型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF0707-15B	77/1012.5	16.7/58	15	不可打開
JF0707-28B	77/1012.5	16.7/58	28	不可打開
JF1006-18F	106/13.513.5	20/50	28	易進型
JF1010-18B	1010/1516.5	15/66	18	不可打開
JF1010-28B	1010/1516.5	15/66	28	不可打開
JF1015-28B	1015/1520	20/50	28	不可打開
JF1015-38B	1015/1520	20/50	38	不可打開
JF1015-18BFB	1015/1520	20/50	18	半封閉不可開
JF1015-28BFB	1015/1520	20/50	28	半封閉不可開
JF1020-18B	1020/15.528.5	20/50	18	不可打開
JF1020-28B	1020/15.528.5	20/50	28	不可打開
JF1020-28BFB	1020/15.528.5	20/50	28	半封閉不可開
JF1020-38BFB	1020/15.528.5	20/50	38	半封閉不可開
JF1520-28B	1520/2028.5	20/50	28	不可打開
JF1520-38B	1550/2058.5	20/50	38
JF1530-28B	1530/2038.5	20/50	28
JF1515-28BFN	1515/2020	20/50	28	外側封閉內測打開
JF1520-28BFN	1520/2028.5	20/50	28
JF1520-38BFN	1520/2028.5	20/50	38
JF1530-28BFN	1530/2038.5	20/50	28
JF1530-38BFN	1530/2038.5	20/50	38
JF1540-28BFN	1540/2048.5	20/50	28
JF1540-38BFN	1540/2048.5	20/50	38
JF1550-28BFN	1550/2058.5	20/50	28
JF1550-48BFN	1550/2058.5	20/50	48
JF1825-38B	1825/2336	30.5/33	38	不可打開
JF1825-48B			48
JF1825-75B			75
JF1825-38W	1825/2336	30.5/30	38	外部打開
JF1825-48W			48
JF1825-75W			75
JF1825-100W			100
JF1837-38B	1837/2347	30.5/33	38	不可打開
JF1837-48B			48
JF1837-75B			75
JF1818-28BFN	1818/23.536	33.5/30	28	外側封閉內側打開
JF1818-38BFN			38
JF1818-48BFN			48
JF1825-28BFN	1825/23.536	33.5/30	28
JF1825-38BFN			38
JF1825-48BFN			48
JF1825-75BFN			75

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF1837-38BFN	1837/2347	33.5/30	38	外側封閉內側打開
JF1837-48BFN	1837/2347	33.5/30	48
JF1850-38BFN	1837/2362	33.5/30	38
JF1850-48BFN			48
JF1850-75BFN			75
JF2525-55S	2525/3535	46/22	55	雙面打開
JF2525-75S			75
JF2525-100S			100
JF2525-125S			125
JF2525-150S			150
JF2525-175S			175
JF2525-200S			200
JF2538-55S	2538/3551	46/22	55
JF2538-75S			75
JF2538-100S			100
JF2538-125S			125
JF2538-150S			150
JF2538-175S			175
JF2538-200S			200
JF2538-55N	2538/3551	46/22	55	連體內 開式
JF2538-75N			75
JF2538-100N			100
JF2538-125N			125
JF2538-150N			150
JF2538-175N			175
JF2538-200N			200
JF2557-55S	2557/3571	46/22	55	雙面打開
JF2557-75S			75
JF2557-100S			100
JF2557-125S			125
JF2557-150S			150
JF2557-175S			175
JF2557-200S			200
JF2577-55S	2577/3591	46/22	55
JF2577-75S			75
JF2577-100S			100
JF2577-125S			125
JF2577-150S			150
JF2577-175S			175
JF2577-200S			200
JF2525-75SD	2525/3635	46/22	75	雙面打開 低噪音
JF2538-75SD	2538/3655	46/22	75
JF2557-75SD	2557/3674	46/22	75
JF2577-75SD	2577/3694	46/22	75

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF2525-55FS	2525/3535	46/22	55	雙面打開
JF2525-75FS			75
JF2525-100FS			100
JF2525-125FS			125
JF2525-150FS			150
JF2525-175FS			175
JF2525-200FS			200
JF2538-55FS	2538/3551	46/22	55	全封閉打開式
JF2538-75FS			75
JF2538-100FS			100
JF2538-125FS			125
JF2538-150FS			150
JF2538-175FS			175
JF2538-200FS			200
JF2557-55FS	2557/3571	46/22	55
JF2557-75FS			75
JF2557-100FS			100
JF2557-125FS			125
JF2557-150FS			150
JF2557-175FS			170
JF2557-200FS			200
JF2577-55FS	2577/3591	46/22	55
JF2577-75FS			75
JF2577-100FS			100
JF2577-125FS			125
JF2577-150FS			150
JF2577-175FS			175
JF2577-200FS			200
JF2538-55NS	2538/3555	46/22	55	加強型打開式
JF2538-75NS			75
JF2538-100NS			100
JF2538-125NS			125
JF2557-55NS	2557/3574	46/22	55
JF2557-75NS			75
JF2557-100NS			100
JF2557-125NS			125
JF2577-55NS	2577/3594	46/22	55
JF2577-75NS			75
JF2577-100NS			100
JF2577-125NS			125
JF2538-55NFS	2538/3555	46/22	55
JF2538-75NFS			75
JF2538-100NFS			100
JF2538-125NFS			125

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF2557-55NFS	2557/3574	46/22	55	加強型全封閉打開式
JF2557-75NFS	2557/3574	46/22	75
JF2557-100NFS	2577/3594	46/22	100
JF2557-125NFS			125
JF2577-55NFS			55
JF2577-75NFS			75
JF2577-100NFS			100
JF2577-125NFS			125
JF3038-75NS	3038/4555	46/22	75	加強型打開式
JF3038-100NS			100
JF3038-150NS			150
JF3057-75NS	3057/4574	46/22	75
JF3057-100NS	3057/4574	46/22	100
JF3057-150NS	3057/4574	46/22	150
JF3077-75NS	3077/4594	46/22	75
JF3077-100NS	3077/4594	46/22	100
JF3077-150NS	3077/4594	46/22	150
JF3038-75NFS	3038/4555	46/22	75	加強型全封閉打開
JF3038-100NFS			100
JF3038-150NFS			150
JF3057-75NFS	3057/4574	46/22	75
JF3057-100NFS	3057/4574	46/22	100
JF3057-150NFS	3057/4574	46/22	150
JF3077-75NFS	3077/4594	46/22	75
JF3077-100NFS	3077/4594	46/22	100
JF3077-150NFS	3077/4594	46/22	150
JF3550-75S	3550/5068	46/22	75	雙面打開
JF3550-150S	3550/5068	46/22	150	雙面打開
JF3575-75W	3575/5093	46/22	75	外打開
JF3575-150W	3575/5093	46/22	150	外打開
JF35100-75S	35100/50118	46/22	75	雙面打開
JF35100-150S	35100/50118	46/22	150
JF35125-75S	35125/50143	46/22	75
JF35125-150S	35125/50143	46/22	150
JF3550-75NS	3550/5068	46/22	75	加強型打開式
JF3550-100NS			100
JF3550-125NS			125
JF3550-150NS			150
JF3550-200NS			200
JF3550-250NS			250

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF3575-75NS	3575/5596	56/17	75	加強型打開式
JF3575-100NS			100
JF3575-125NS			125
JF3575-150NS			150
JF3575-200NS			200
JF3575-250NS			250
JF35100-75NS	35100/55121	56/17	75
JF35100-100NS			100
JF35100-125NS			125
JF35100-150NS			150
JF35100-200NS			200
JF35100-250NS			250
JF35125-75NS	35125/55146	56/17	75
JF35125-100NS			100
JF35125-125NS			125
JF35125-150NS			150
JF35125-200NS			200
JF35125-250NS			250
JF35150-75NS	35150/55171	56/17	75
JF35150-100NS			100
JF35150-125NS			125
JF35150-150NS			150
JF35150-200NS			200
JF35150-250NS			250
JF35175-75NS	35175/55195	56/17	75
JF35175-100NS			100
JF35175-125NS			125
JF35175-150NS			150
JF35175-200NS			200
JF35175-250NS			250
JF35200-75NS	35200/55221	56/17	75
JF35200-100NS			100
JF35200-125NS			125
JF35200-150NS			150
JF35200-200NS			200
JF35200-250NS			250
JF3550-75NFS	3550/5068	56/17	75	加強型打開式
JF3550-100NFS			100
JF3550-125NFS			125
JF3550-150NFS			150
JF3550-200NFS			200
JF3550-250NFS			250

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF3575-75NFS	3575/5596	56/17	75	加強型全封閉打開
JF3575-100NFS			100
JF3575-125NFS			125
JF3575-150NFS			150
JF3575-200NFS			200
JF3575-250NFS			250
JF35100-75NFS	35100/55121	56/17	75
JF35100-100NFS			100
JF35100-125NFS			125
JF35100-150NFS			150
JF35100-200NFS			200
JF35100-250NFS			250
JF35125-75NFS	35125/55146	56/17	75
JF35125-100NFS			100
JF35125-125NFS			125
JF35125-150NFS			150
JF35125-200NFS			200
JF35125-250NFS			250
JF4550-100S	4550/6475	67/15	75	雙面打開
JF4550-125S			100
JF4550-150S			125
JF4550-175S			150
JF4550-200S			200
JF4550-250S			250
JF4550-300S			300
JF4575-100S	4575/64100	67/15	75
JF4575-125S			100
JF4575-150S			125
JF4575-175S			150
JF4575-200S			200
JF4575-250S			250
JF4575-300S			300
JF45100-100S	45100/34125	67/15	75
JF45100-125S			100
JF45100-150S			125
JF45100-175S			150
JF45100-200S			200
JF45100-250S			250
JF45100-300S			300
JF45125-100S	45125/64150	67/15	75
JF45125-125S			100
JF45125-150S			125
JF45125-175S			150
JF45125-200S			200
JF45125-250S			250

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF45150-100S	45150/64175	67/15	100	雙面打開
JF45150-125S			125
JF45150-150S			150
JF45150-175S			175
JF45150-200S			200
JF45150-250S			250
JF45150-300S			300
JF45175-100S	45175/64200	67/15	100
JF45175-125S			125
JF45175-150S			150
JF45175-175S			175
JF45175-200S			200
JF45175-250S			250
JF45175-300S			300
JF45200-100S	45200/64225	67/15	100
JF45200-125S			125
JF45200-150S			150
JF45200-175S			175
JF45200-200S			200
JF45200-250S			250
JF45200-300S			300
JF4575-100NFS	4575/64100	67/15	100	加強型全封閉打開
JF4575-125NFS			125
JF4575-150NFS			150
JF4575-175NFS			175
JF4575-200NFS			200
JF4575-250NFS			250
JF4575-300NFS			300
JF45100-100NFS	45100/64125	67/15	100
JF45100-125NFS			125
JF45100-150NFS			150
JF45100-17NFS			175
JF45100-200NFS			200
JF45100-250NFS			250
JF45100-300NFS			300
JF45125-100NFS	45125/64150	67/15	100
JF45125-125NFS			125
JF45125-150NFS			150
JF45125-175NFS			175
JF45125-200NFS			200
JF45125-250NFS			250
JF45125-300NFS			300

型號 Item No. ?	內高內寬/ 外高外寬	節距/ 每米節數	彎曲半徑	樣式
JF45150-100NFS	45150/64175	67/15	100	加強型全封閉打開
JF45150-125NFS			125
JF45150-150NFS			150
JF45150-175NFS			175
JF45150-200NFS			200
JF45150-250NFS			250
JF45150-300NFS			300
JF45175-100NFS	45175/64200	67/15	100
JF45175-125NFS			125
JF45175-150NFS			150
JF45175-175NFS			175
JF45175-200NFS			200
JF45175-250NFS			250
JF45175-300NFS			300
JF6075-135S	6075/88111	91/11	135	雙面打開
JF6075-150S			150
JF6075-175S			175
JF6075-200S			200
JF6075-250S			250
JF6075-300S			300
JF60100-135S	60100/88136	91/11	135
JF60100-150S			150
JF60100-175S			175
JF60100-200S			200
JF60100-250S			250
JF60100-300S			300
JF60150-135S	60150/88186	91/11	135
JF60150-150S			150
JF60150-175S			175
JF60150-200S			200
JF60150-250S			250
JF60150-300S			300
JF60200-135S	60200/88236	91/11	135
JF60200-150S			150
JF60200-175S			175
JF60200-200S			200
JF60200-250S			250
JF60200-300S			300
JF60300-135S	60300/88336	91/11	135
JF60300-150S			150
JF60300-175S			175
JF60300-200S			200
JF60300-350S			250
JF60300-300S			300

尼龍拖鏈在工程作業上的作用

如今，尼龍拖鏈已經廣泛應用于工業出產設施中，隨著我國機械制作業的迅速進展，對有關組成一套產品的需要增加也幫帶了尼龍拖鏈的進展，在出產技術水準不斷增長的同時，也為設施的運行供給了牢穩的條件，能夠?qū)τ嘘P(guān)器件起到美好的盡力照顧效用。尼龍拖鏈的長處在機械設施中表達得很表面化：
1、尼龍拖鏈具有獨有特別的結構預設，很適應往復運動的機械運動條件，能夠同步運動以拖曳和盡力照顧電纜、油管、水管等器件，保持設施的牢穩運行述況。

2、尼龍拖鏈的結構預設保障了每一節都能自由敞開，安裝和調整維修便捷，認為合適而使用動態結構，因?yàn)檫@個尼龍拖鏈運行中萌生的噪音很低，材質較軟，在與設施器件接觸后有美好的連署，耐磨性好。
尼龍拖鏈特性：

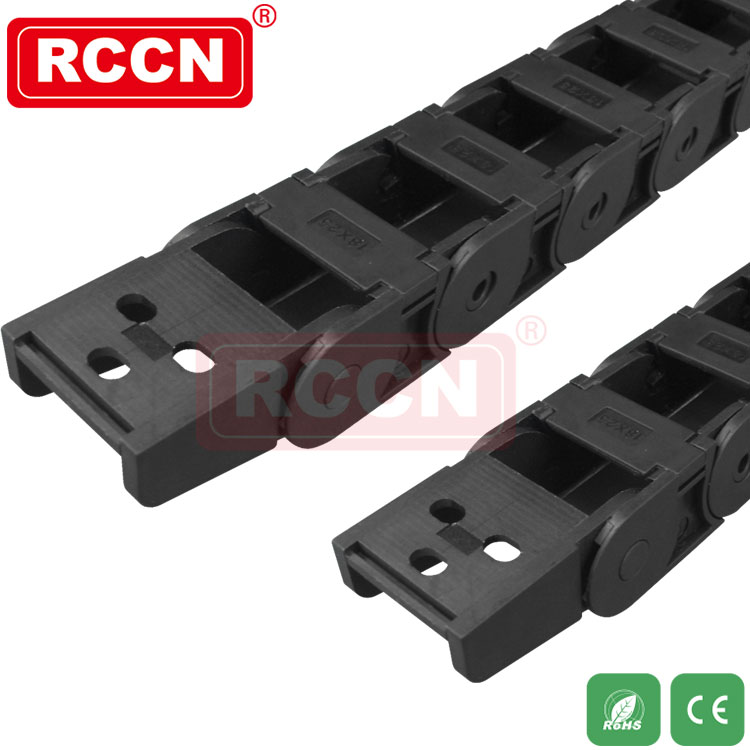

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。
增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外，尼龍的含量多少?zèng)Q定了拖鏈的使用強度和耐磨性以及運行起來的噪音大小。
（1）尼龍含量從5%-17%不等，但超不過19%.。
（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
（3）運行速度和加速度最高速度可達5米／秒，最高加速度可達5米/秒（具體速度、加速度視運行情況而定）。
（4）運行壽命在正常架空使用情況下，可達500萬往復運動次數（具體壽命視運行惰況而定）

機械的傳動裝置在次數多的往復運動中，會對隨機電纜導致非常大的磨耗，尼龍拖鏈的一個關緊效用就是在設施的運行中對電纜起到完備的盡力照顧效用，并能夠經過機械連署供給一定的牽萬有引力。
