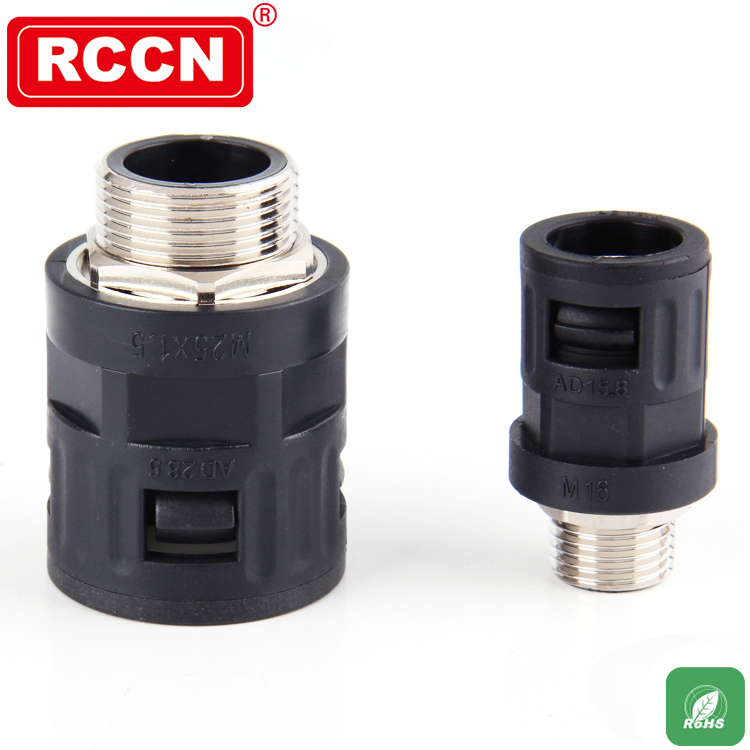

日成金屬螺紋接頭 MBGQ

金屬螺紋接頭,金屬防水接頭

產品材質：PA6，螺紋部分為黃銅鍍鎳

溫度范圍：-40℃至105℃，短時間可達150℃。

防護等級：UL94V-0

金屬螺紋接頭金屬防水接頭

產品規格

型號 Item No .		螺紋規格 Thread	對應軟管 Tubing outer BG	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length GL	內孔徑 Smallest inner I Φ	外徑 Largest outer B Φ
黑色 Black Ral9005	深灰色Gray Ral7037	螺紋規格 Thread	對應軟管 Tubing outer BG	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length GL	內孔徑 Smallest inner I Φ	外徑 Largest outer B Φ
公制螺紋MBGQ-M???????
MBGQ-M12B（BG07）	MBGQ-M12G（BG07）	M12*1.5	BG-07	12	10	7	17.0
MBGQ-M12B（BG10）	MBGQ-M12G（BG10）	M12*1.5	BG-10	12	10	7	20.0
MBGQ-M16B（BG07）	MBGQ-M16G（BG07）	M16*1.5	BG-07	16	10	10	17.0
MBGQ-M16B（BG10）	MBGQ-M16G（BG10）	M16*1.5	BG-10	16	10	12	20.0
MBGQ-M16B（BG12）	MBGQ-M16G（BG12）	M16*1.5	BG-12	16	10	12	23.0
MBGQ-M18B（BG10）	MBGQ-M18G（BG10）	M18*1.5	BG-10	18	10	10	20.0
MBGQ-M18B（BG12）	MBGQ-M18G（BG12）	M18*1.5	BG-12	18	10	10	23.0
MBGQ-M18B（BG15）	MBGQ-M18G（BG15）	M18*1.5	BG-15	18	11	13	25.5
MBGQ-M20B（BG10）	MBGQ-M20G（BG10）	M20*1.5	BG-10	20	10	12	23.0
MBGQ-M20B（BG12）	MBGQ-M20G（BG12）	M20*1.5	BG-12	20	10	12	23.0
MBGQ-M20B（BG15）	MBGQ-M20G（BG15）	M20*1.5	BG-15	20	11	13	25.5
MBGQ-M20B（BG17）	MBGQ-M20G（BG17）	M20*1.5	BG-17	20	12	15	29.5
MBGQ-M24B（BG17）	MBGQ-M24G（BG17）	M24*1.5	BG-17	24	12	17	29.5
MBGQ-M25B（BG17）	MBGQ-M25G（BG17）	M25*1.5	BG-17	25	12	17	29.5
MBGQ-M25B（BG23）	MBGQ-M25G（BG23）	M25*1.5	BG-23	25	12	20	37.0
MBGQ-M25B（BG29）	MBGQ-M25G（BG29）	M25*1.5	BG-29	25	12	20	37.0
MBGQ-M27B（BG23）	MBGQ-M27G（BG23）	M27*1.5	BG-23	27	12	23	37.0
MBGQ-M30B（BG23）	MBGQ-M30G（BG23）	M30*2.0	BG-23	30	12	23	37.0
MBGQ-M32B（BG23）	MBGQ-M32G（BG23）	M32*1.5	BG-23	32	12	30	37.0
MBGQ-M32B（BG29）	MBGQ-M32G（BG29）	M32*1.5	BG-29	32	12	30	44.0
MBGQ-M36B（BG29）	MBGQ-M36G（BG29）	M36*2.0	BG-29	36	12	30	44.0
MBGQ-M40B（BG29）	MBGQ-M40G（BG29）	M40*1.5	BG-29	40	12	35	51.5
MBGQ-M40B（BG36）	MBGQ-M40G（BG36）	M40*1.5	BG-36	40	12	35	51.5
MBGQ-M48B（BG36)	MBGQ-M48G（BG36)	M48*1.5	BG-36	48	12	35	51.5
MBGQ-M50B（BG36）	MBGQ-M50G（BG36）	M50*1.5	BG-50	50	12	35	51.5
MBGQ-M50B（BG48）	MBGQ-M50G（BG48）	M50*1.5	BG-50	50	12	36	51.5
MBGQ-M56B（BG48）	MBGQ-M56G（BG48）	M56*2.0	BG-63	56	15	48	65.5
MBGQ-M63B（BG48）	MBGQ-M63G（BG48）	M63*1.5	BG-63	63	15	48	65.5
德制螺紋MBGQ-P???????
MBGQ-PG7B(BG07)	MBGQ-PG7G(BG07)	PG7	BG-07	12.5	10	7	20.0
MBGQ-PG7B(BG10)	MBGQ-PG7G(BG10)	PG7	BG-07	12.5	10	7	20.0
MBGQ-PG9B(BG10)	MBGQ-PG9G(BG10)	PG9	BG-10	15.2	10	7	20.0
MBGQ-PG11B(BG10)	MBGQ-PG11G(BG10)	PG11	BG-10	18.6	10	7	20.0
MBGQ-PG11B(BG12)	MBGQ-PG11G(BG12)	PG11	BG-12	18.6	10	13	23.0
MBGQ-PG13.5B(BG10)	MBGQ-PG13.5G(BG10)	PG13.5	BG-10	20.4	10	13	20.0
MBGQ-PG13.5B(BG12)	MBGQ-PG13.5G(BG12)	PG13.5	BG-12	20.4	10	13	23.0
MBGQ-PG13.5B(BG15)	MBGQ-PG13.5G(BG15)	PG13.5	BG-15	20.4	11	14	25.5
MBGQ-PG13.5B(BG17)	MBGQ-PG13.5G(BG17)	PG13.5	BG-17	20.4	12	16	29.5
MBGQ-PG16B(BG17)	MBGQ-PG16G(BG17)	PG16	BG-17	22.5	12	16	29.5
MBGQ-PG21B(BG23)	MBGQ-PG21G(BG23)	PG21	BG-23	28.3	12	24	37.0
MBGQ-PG29B(BG29)	MBGQ-PG29G(BG29)	PG29	BG-29	37.0	12	30	44.0
MBGQ-PG36B(BG36)	MBGQ-PG36G(BG36)	PG36	BG-36	47.0	12	37	51.5
MBGQ-PG42B(BG48)	MBGQ-PG42G(BG48)	PG42	BG-48	54.0	12	44	65.5
MBGQ-PG48B(BG48)	MBGQ-PG48G(BG48)	PG48	BG-48	59.3	15	48	65.5
德制螺紋MBGQ-G???????
MBGQ-G3/8B(BG07)	MBGQ-G3/8G(BG07)	G3/8	BG-07	16.5	10	7	20.0
MBGQ-G1/2B(BG12)	MBGQ-G1/2G(BG12)	G1/2	BG-12	21.3	10	13	23.0
MBGQ-G1/2B(BG17)	MBGQ-G1/2G(BG17)	G1/2	BG-17	21.3	12	16	29.5
MBGQ-G3/4B(BG23)	MBGQ-G3/4G(BG23)	G3/4	BG-23	26.6	12	24	37.0
MBGQ-G1B(BG29)	MBGQ-G1G(BG29)	G1	BG-29	33.2	12	30	44.0
