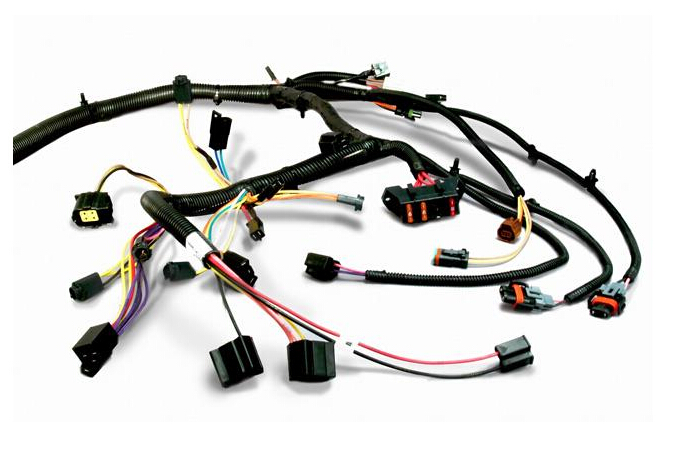

汽車線束是電路中連接各電器設備的接線部件，由電線、端子、護套、膠帶、PVC管、波紋管、防水熱縮管，以及一些輔助性材料，如:包裝物，防護材料等組成。為了便于安裝維修，并確保電氣設備能在最?lèi)毫拥臈l件下工作，將全車各電氣設備所用的不同規格、不同顏色的電線通過合理的安排，合為一體，并用絕緣材料把電線捆扎成束，這樣既完整，又可靠。

汽車線束有著非常多的導線，為了便于識別和維修，電線都采用了不同的顏色。為了在電路圖中標注方便，汽車線束的導線截面積也標注在顏色代碼前面。導線的顏色均用字母表示，其代表的顏色在各線路圖中均有附注。在汽車線束安裝圖中能夠清楚表達出導線顏色，對于安裝圖的繪制下常重要。

導線顏色的選用，應優先選用單色，冉選用雙色。此外，在汽車線束安裝圖中，各種汽車電器的搭鐵線應選用黑色導線，黑色導線除作搭鐵外，沒有其他用途。導線顏色的標注采用顏色代號表示，如單色導線，顏色為紅色，標注為+R,雙色導線，第一色為主色，第二色為輔助色，主色為紅色，輔助色為白色，標注為“RW"

汽車上的電氣設備根據負載電流的大小選擇所用電線的截面積。長時問工作的電氣設備可選用電線實際載流量的60%;短時問工作的電氣設備可用電線實際載流量的60%--100%。對于一些電流特別小的電器，如指示燈電路，為了保證應有的力學強度，導線的截面積不得小于O.5mm2o

注意，如果導線的截面積單位為毫米時，司一以不予標記。如:1.25 R表示導線截面積為1.25mm2的紅色導線;1.0G/Y表示導線截面積為1.O0mm2的雙色導線，主色為綠色，輔助色為黃色。
