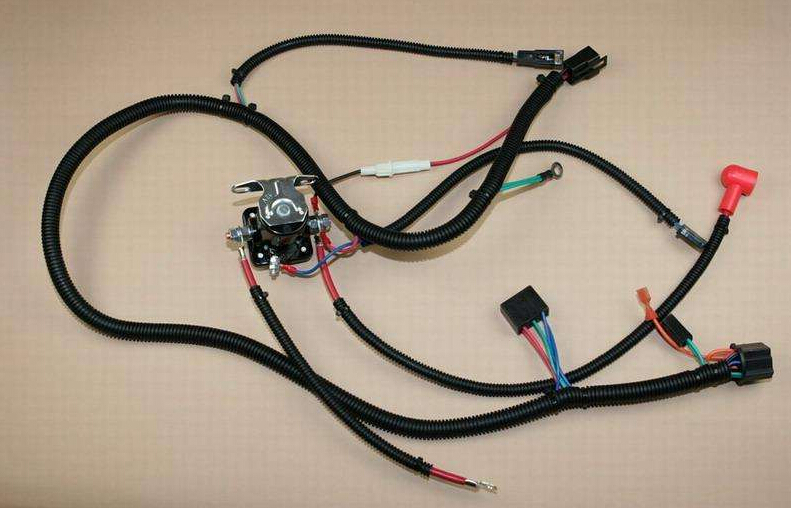

線束加工有著非常多的導線。在線束加工安裝圖中能夠清楚表達出導線顏色，對于安裝圖的繪制，非常重要。線束加工的導線截面積也標注在顏色代碼前面，截面積是根據工作電流的大小來選取，也應該合理標注。為了讓大家更明白汽車線束中的導線，也為了讓大家更明白在線束加工安裝圖中，導線顏色的表示：

單色導線：絕緣表面為一種顏色的導線；

雙色導線：絕緣表面為兩種顏色的導線；主色：雙色導線中面積比例大的顏色；輔助色：雙色導線中面積比例小的顏色。

我們應該明白，單色導線的顏色由上表規定的一種顏色組成；雙色導線的顏色由上表規定的兩種顏色配合組成；導線顏色的選用應優先選用單色，再選用雙色。

此外，在線束加工安裝圖中，各種汽車電器的搭鐵線應選用黑色導線，黑色導線除作搭鐵外，沒有其他用途。
